БУЗ-1 - блок управления замком

БУЗ-1
БУЗ-1 - блок управления замком БУЗ-1 - блок управления замком БУЗ-1 - блок управления замком
300.00 руб.
На складе: 13
Оценить
Кол-во:
  • Описание
  • Характеристики
  • Файлы поддержки
  • Где купить
  • Отзывы, комментарии

БУЗ-1 - блок управления замком

БУЗ-1

Малогабаритное устройство, которое преобразует напряжение от источника +12В домофона в повышенное до 20 В напряжение, которым заряжается мощный конденсатор. Замок подключается к заряжѐнному конденсатору через контакты реле в вызывной панели и при срабатывании реле конденсатор отдаѐт мощный импульс тока (до 3А) достаточный для открытия электромеханического замка, без использования дополнительного блока питания.

 · Обеспечивает работу электромеханического замка, защелки от видеодомофона (аудиодомофона) без сетевого блока питания и кабеля

 Защищает обмотки электромагнита замка от перегрева при залипании или случайного постоянного нажатия кнопки управления

 Не нужен мощный сетевой блок питания электрозамка

 Не нужна прокладка силового кабеля для электрозамка (при установке видеодомофона)

 Защита от короткого замыкания на выходе

 При использовании аудиодомофона используется кабель 4х0,22 вместо стандартного 4х0,22+2х0,5

  Герметичное IP67 и вибровыносливое исполнение

БУЗ - блоки управления электромеханического замка предназначены для управления (открытия), всеми их видами, это и электромеханические защелки и всевозможные врезные и накладные электрические замки.

Принцип работы блока управления замка или БУЗ построен на накоплении энергии и выдача ее в нужный момент (при нажатии кнопки открывания замка на видеодомофоне).

Блок управления электромеханическим замком БУЗ, хорош тем что имеет маленький размер и его возможно установить при монтаже в любое место, плюс ему не нужно 220 вольт как для блока питания.


http://tdtorus.ru/product/buz  - ссылка на автора статьи

Преимущества использования БУЗ:

Не нужен мощный сетевой блок питания электрозамка;
Не нужная прокладка силового кабеля для электрозамка (при установке видеодомофона);
Защищает обмотки электромагнита замка от перегрева при залипании или случайного постоянного нажатия кнопки управления;
Предотвращает пригорание контактов кнопки управления (реле);
Рассчитан на установку непосредственно в корпус электрозамка;
Значительно ослабляет конечную намагниченность в результате малой длительности импульса управления;
Защищает т обратной полярности подключения;
Защита от короткого замыкания на выходе;
При использовании аудиодомофона используется кабель 4х0,22 вместо стандартного 4х0,22+2х0,5;
Герметичное и вибровыносливое исполнение.

Если Вы хотите облегчить задачу установки домофона с электромеханическим замком, тогда данный обзор поможет Вам в данном вопросе.

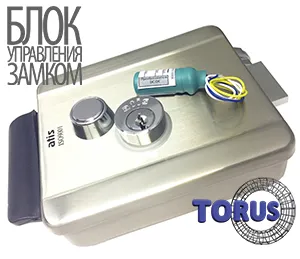

Итак, Вы приобрели аудио- или видеодомофон с вызывной панелью, а также электромеханический замок. Вы выбрали место установки вызывной панели и электромеханического замка. Теперь для открытия двери с кнопки на домофоне, Вам нужно подключить к замку управляющее питание таким образом, чтоб после поступления вызова с вызывной панели, Вы смогли пообщаться с гостем, и в случае необходимости, удаленно, при помощи кнопки открытия замка на домофоне, открыть электромеханический замок, запирающий дверь или калитку. BUZ_atis_lock_ss_TORUS.jpg

Вызывная панель подключается и запитывается от домофона, который в свою очередь подключается в обычную сетевую розетку. Для того что бы удаленно открыть электромеханический замок нужно подать на него импульс напряжения. Домофон не способен выдать напряжение необходимое для открытия замка, для этого нужно установить отдельный блок питания 12V для открытия электромеханического замка.

В таком случае, к замку необходимо провести медный силовой кабель с сечением не менее чем 1,5х2 мм, дополнительно установить блок питания.

Блок управления замком, или сокращенно БУЗ - малогабаритное устройство, позволяет накапливать напряжение номиналом 12V от запитывающих контактов «домофон-вызывная панель» и отдаёт короткий импульс тока (до 3А) достаточный для открытия электромеханического замка, без использования дополнительного блока питания.
Представляет собой конденсатор со специальным контроллером и тремя контактами.

ПРИНЦИП ДЕЙСТВИЯ БУЗ

При нажатии кнопки вызова на вызывной панели БУЗ аккумулирует напряжение, поступающее от домофона, и в момент нажатия кнопки открытия замка на домофоне, подаётся на короткий импульс тока на клеммы электромеханического замка.

БУЗ совместим с любыми электромеханическими замками (врезными или накладными), а также аудио- и видеодомофонами.

ФУНКЦИОНАЛ БУЗ

Кроме того что БУЗ является источником питания (управления) для дистанционного открытия электромеханического замка с помощью домофона, блок управления замком ограничивает время непрерывной подачи напряжения на электромеханический замок. Тем самым, защищая электрические компоненты замка от выходи из строя:

• перегрев катушки вследствие длительного нажатия кнопки открытия на домофоне;
• пригорание контактов из-за частого нажатия на кнопку при неправильной установке двери (неплотное прилегание к дверной коробке или перекос);
• обратная полярность подключения

Установка блока управления замком особенно актуальна на открытой местности, так как его можно спрятать в корпус накладного электромеханического замка, что способствует эффективной работе в практически любых погодных условиях.

ПОДКЛЮЧЕНИЕ

Герметичный корпус блока управления замком позволяет устанавливать его как внутри, так и снаружи помещений.




ПОДКЛЮЧЕНИЕ БЛОКА УПРАВЛЕНИЯ ЗАМКОМ (БУЗ)

• плюс БУЗа подсоединяется к плюсу вызывной панели;
• минус БУЗа - к минусу вызывной панели и к одному из контактов реле вызывной панели;
• один провод замка подключается к управляющему контакту БУЗа и ко второму контакту реле вызывной панели
• второй провод замка – ко второму (свободному) контакту реле вызывной панели

ПРЕИМУЩЕСТВА ИСПОЛЬЗОВАНИЯ БУЗ:

• не нужен мощный сетевой блок питания электрозамка;
• не нужная прокладка силового кабеля для электрозамка (при установке видеодомофона);
• защищает обмотки электромагнита замка от перегрева при залипании или случайного постоянного нажатия кнопки управления;
• предотвращает пригорание контактов кнопки управления (реле);
• рассчитан на установку непосредственно в корпус электрозамка;
• значительно ослабляет конечную намагниченность в результате малой длительности импульса управления;
• защищает т обратной полярности подключения;
• защита от короткого замыкания на выходе;
• при использовании домофона используется кабель 4х0,22 вместо стандартного 4х0,22+2х0,5;
• герметичное и вибровыносливое исполнение


Входное напряжение, В 8-15

Выходное напряжение, В 20

Ток потребления при заряде, мА 100

Время заряда до 20В, сек 1,5

Ток потребления в дежурном режиме, мА 1

Рабочая температура, 0C -40..85

Степень защиты IP67

Габариты, мм (ШхВхД) 14х15х48
